THÔNG SỐ KỸ THUẬT:
| Tham số và Mô hình | AQC100 | AQC210 | AQC320 | AQC430 | AQC540 | |
| bàn làm việc | Kích thước nền tảng (mm) | 260X260 | 360X260 | 460X360 | 560X460 | 720X620 |
| Kích thước bàn kính (mm) | φ150 | 250X150 | 350X250 | 450X350 | 550X450 | |
| Trọng lượng chịu tải (kg) | 20 | 20 | 20 | 20 | 20 | |
| Kích thước | trục X(mm) | 100 | 200 | 300 | 400 | 500 |
| trục Y(mm) | 100 | 100 | 200 | 300 | 400 | |
| trục Z(mm) | 100 | 200 | 200 | 200 | 200 | |
| Hình ảnh và hệ thống đo lường | Độ phân giải màn hình (μm) | 1/0,5(Tùy chọn) | ||||
| Độ chính xác của dụng cụ (μm) | (3+L/200)μm | |||||
| Hệ thống hình ảnh (CCD) | Máy ảnh kỹ thuật số màu độ phân giải cao | |||||
| Vật kính thu phóng(X) | Mục tiêu thu phóng độ chính xác cao cấp ngành 0,7 ~ 4,5 lần | |||||
| Tổng độ phóng đại của video(x) | 30-200X | |||||
| Khoảng cách làm việc (mm) | 96 | |||||
| Nguồn sáng | Nguồn sáng có thể điều chỉnh độ sáng LED(Tùy chọn nguồn sáng đồng trục) | |||||
| Kích thước phác thảo (mm) | 460X520X730 | 610X550X970 | 740X660X970 | 880X760X970 | 1090X720X1700 | |
| Trọng lượng (kg) | 50 | 250 | 350 | 450 | 700 | |
| Nguồn cấp | 220V xoay chiều 50Hz,110V xoay chiều 60Hz | |||||

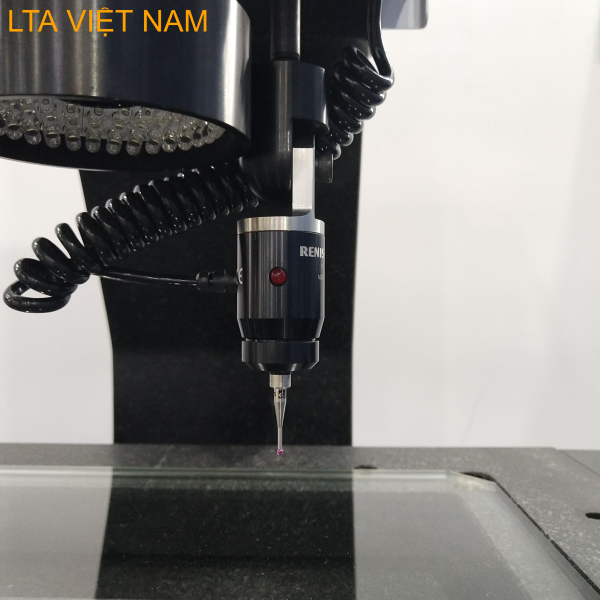

| Phụ kiện tùy chọn | Đầu dò Renishaw, đèn đồng trục | |||||
Chức năng chính
1. Các phép đo phần tử: cung cấp điểm đo đa điểm, đường thẳng, hình tròn, cung, góc, hình elip, hình chữ nhật, nhận dạng tự động điểm, đường thẳng, hình tròn, cung.
2. Cấu trúc phần tử: cấu trúc trung tâm, cấu trúc giao điểm, cấu trúc điểm giữa, cấu trúc đường, cấu trúc tròn, cấu trúc góc.
3. Các yếu tố cài sẵn: điểm, đường thẳng, hình tròn, cung.
4.Graphics: dịch phối hợp, làm thẳng phôi.
5. Trục thẳng tùy ý, thiết lập lại hệ tọa độ.
6.Graphic để phóng to, thu nhỏ đồ họa, dịch đồ họa, đồ họa in đồ họa được chọn, bỏ chọn, loại bỏ đồ họa.
7.Đặt thu phóng, thu hẹp đồ họa, radio in đồ họa được chọn, bỏ chọn, đồ họa bị xóa.
8. Đặt hình ảnh thang độ xám, độ bão hòa, độ tương phản, hình ảnh được lưu dưới dạng định dạng BMP.
9. Một loạt các chế độ phát hiện cạnh, máy tính tự động lấy điểm, vòng tròn nhận dạng tự động, vòng cung giúp tăng cường đáng kể tốc độ của các điểm khai thác.
